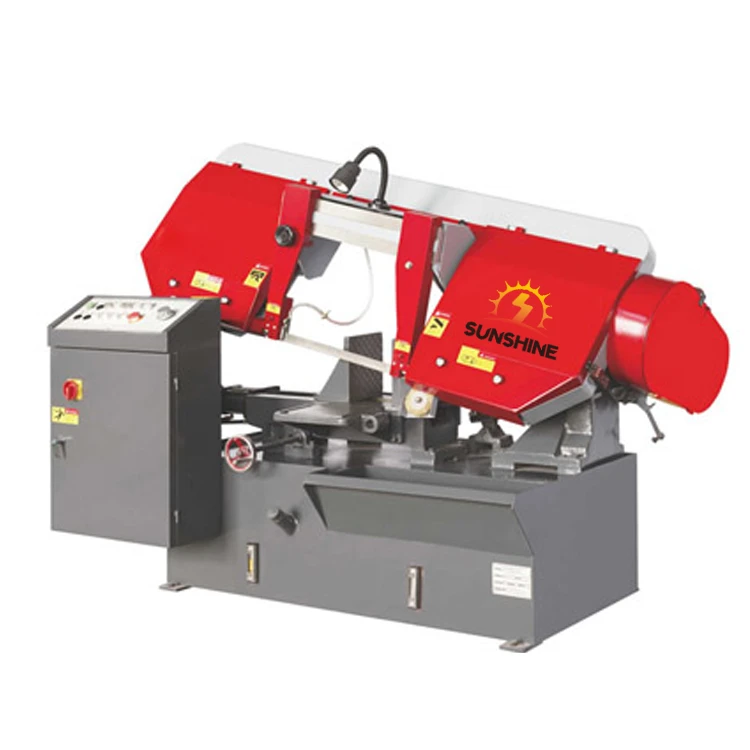

Horizontālā lentzāģa mašīna metāla griešanai
Horizontālā lentzāģa mašīna metāla griešanai ir darbgaldi, ko izmanto dažādu metāla materiālu zāģēšanai. Tos pēc struktūras iedala horizontālajos un vertikālajos tipos; tos pēc funkcijām iedala pusautomātiskajos, pilnībā automātiskajos un CNC tipos. Horizontālo tipu var iedalīt dubultā kolonnā un šķērveida veidā. Galvenās sastāvdaļas ir: pamatne, gulta, kolonna, zāģa sija un transmisijas mehānisms, zāģa asmens vadotnes ierīce, sagataves nostiprināšanas ierīce, zāģa asmens spriegošanas ierīce, padeves mehānisms (automātiskā sērija), hidrauliskā transmisijas sistēma, elektriskā vadības sistēma, eļļošanas un dzesēšanas sistēma .
Horizontālās lentzāģa iekārtas parametri
| Parametrs | GB4240 | GB4235 | GB4228 |
| Apaļa materiāla griešanas diapazons (mm) | Φ400 | Φ350 | Φ280 |
| Kvadrātveida griešanas diapazons (mm) | 400x400 | 350x350 | 280x280 |
| Zāģa asmens lineārais ātrums (m/min) | 27,45,69 | 27,45,69 | 27,45,69 |
| Zāģa lentes specifikācija (mm) | 5000x41x1.3 | 4115x34x1.1 | 3505x27x0.9 |
| galvenā motora jauda (kw) | 4 | 3 | 2.2 |
| Sagataves iespīlēšanas metode | Hidrauliskais | Hidrauliskais | Hidrauliskais |
| Zāģu lentes spriegošanas metode | Rokasgrāmata | Rokasgrāmata | Rokasgrāmata |
| Hidrauliskā motora jauda (KW) | 1.5 | 0.55 | 0.55 |
| Dzesēšanas sūkņa motora jauda (KW) | 0.04 | 0.04 | 0.04 |
| izmērs (mm) | 2400x1300x1900 | 2000x1100x1600 | 1800x1050x1500 |
| svars (kg) | 1400 | 1000 | 850 |
Horizontālās lentzāģa mašīnas metāla griešanai darbības princips:
Motora piedziņa:
Mašīnu parasti darbina 1500W motors, kuru darbina ķīļsiksna, lai nodrošinātu nepieciešamo jaudu.
Griešanas leņķis un vibrācijas kontrole:
Zāģa rāmis ar viengabala čuguna konstrukciju nodrošina precīzus leņķus un zemu vibrāciju, kas ir piemērots slīpai griešanai.
Barības sistēma:
Hidrauliskais cilindrs nodrošina bezgalīgi mainīgu zāģa rāmja padeves regulēšanu, lai pielāgotos dažādām griešanas vajadzībām.
Asmens ātrums un spriegums:
Mašīna ir aprīkota ar diviem asmens ātrumiem, un manometrs parāda precīzu zāģa asmens spriegojumu, lai nodrošinātu griešanas efektivitāti un precizitāti.
Skavas dizains:
Cietā skava ar ātras darbības iespīlēšanu un lineāro pozicionēšanu ir pieņemta, lai atvieglotu darba materiāla ātru fiksāciju un atbrīvošanu.
Asmens vadotne:
Dubultie lodīšu gultņi nodrošina stabilu atbalstu zāģa asmens vadotnē, samazinot berzi un nodilumu un uzlabojot griešanas kvalitāti.
